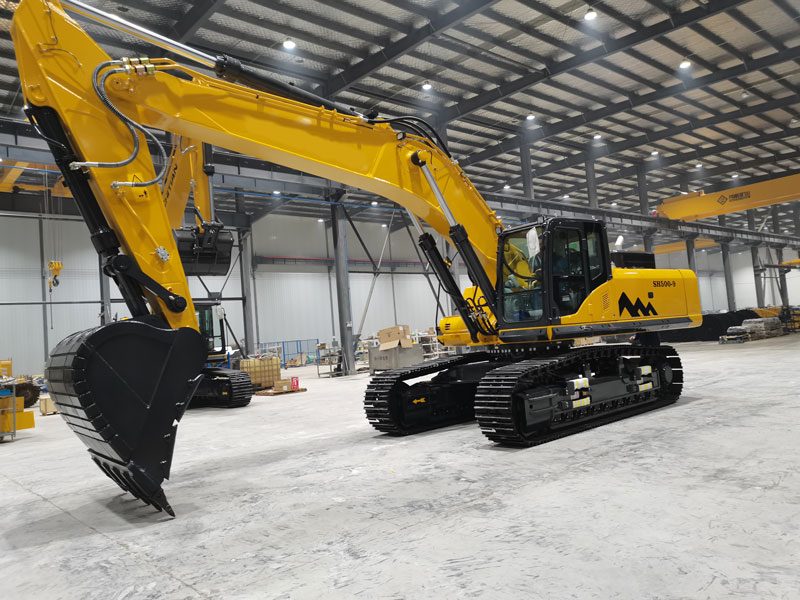

حفارة زاحفة 50 طن، حفارة زاحفة للخدمة الشاقة، حفارة ردم واسعة النطاق، حفار هندسة الأساس العميق
حفارة زاحفة 50 طن، حفارة زاحفة للخدمة الشاقة، حفارة ردم واسعة النطاق، حفار هندسة الأساس العميق

SH500

حفارة كبيرة

تحميل كتيب المنتج

الوزن الإجمالي:

49600KG

سعة الجرافة:

2.2-2.5m³

القدرة الاسمية:

250Kw

  • الأبعاد الكلية (مم)
    12090 x 3490 x 3590
  • طراز المحرك
    الكمون QSM11
  • السرعة الاسمية (دورة/دقيقة)
    2000
  • قوة الحفر (kN)
    290
  • سرعة السير (كم/ساعة)
    3.2/5.3
  • الخلوص الأرضي (مم)
    686

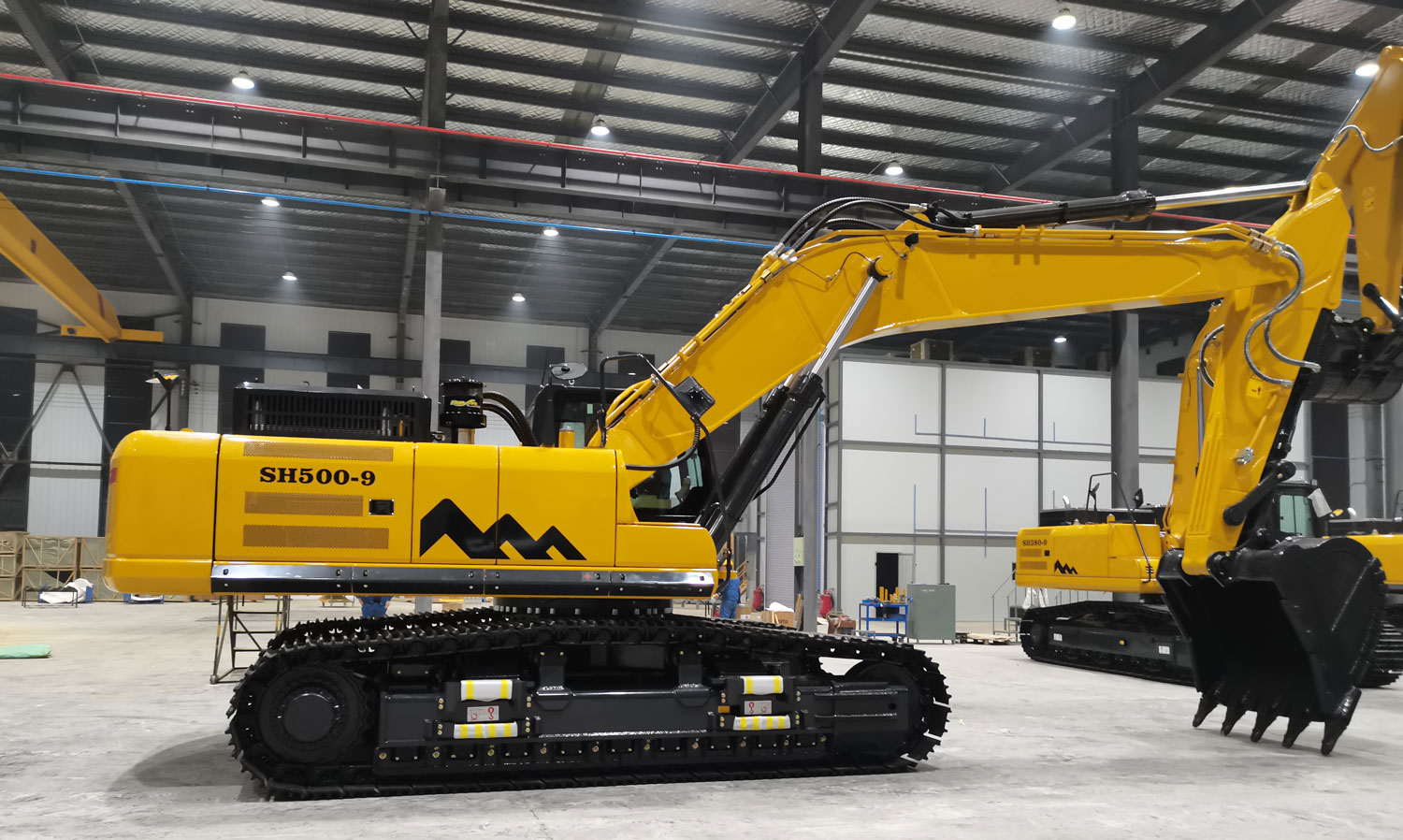

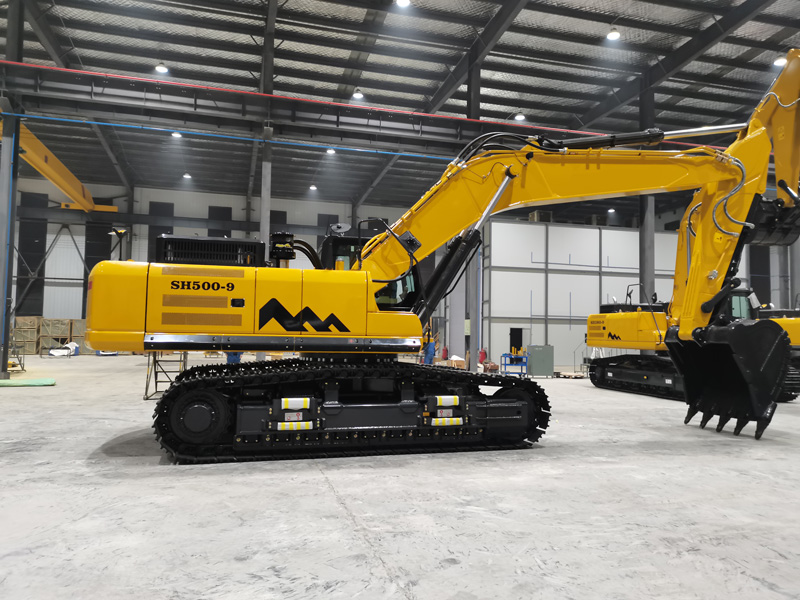

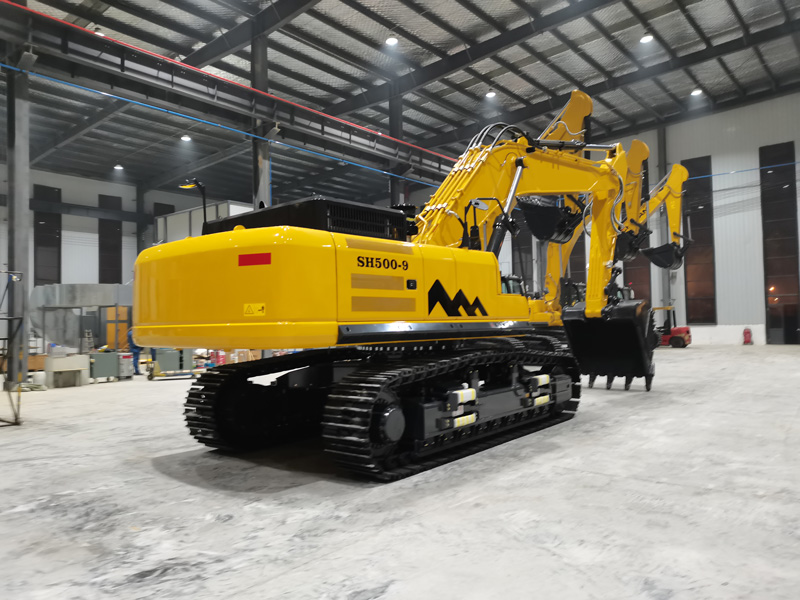

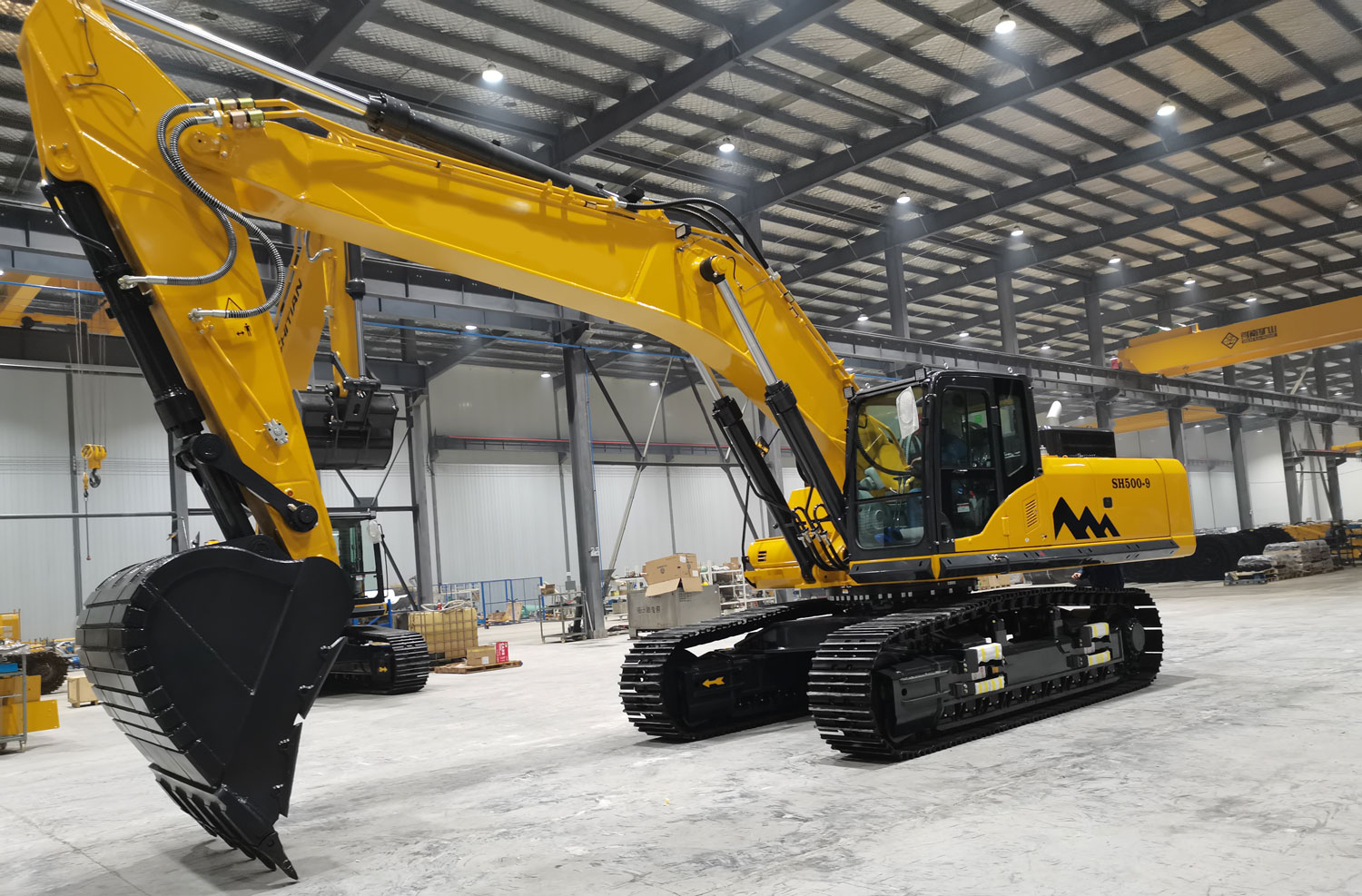

SH500 حفارة كبيرة
SH500 حفارة كبيرة

🔍 Detalles:SH500 حفارة كبيرة

🏗️ الحفارة الزاحفة للخدمة الشاقة SH500 · مزايا المنتج الأساسية

إن SH500 عبارة عن حفار هيدروليكي متميز من فئة 50 طنًا مصممًا لتوفير أعلى أداء في البيئات الصناعية الأكثر تطلبًا.مجهزة بنظام Linde الهيدروليكي المتطور، تمثل هذه الماكينة ترقية شاملة في كل من القوة والدقة، مما يجعلها الاختيار النهائي للتعدين واسع النطاق ومشاريع البنية التحتية الثقيلة.

⚙️ نواة الكمون QSM11 عالية الطاقة

يقع في قلبها محرك Cummins QSM11، الذي يوفر قوة هائلة تبلغ 250 كيلووات.تم تصميم هذا المحرك سعة 11 لترًا لتحقيق متانة عالية عند التحميل، مما يوفر عزم دوران سلسًا مع الحفاظ على الاقتصاد الممتاز في استهلاك الوقود.فهو يضمن قدرة SH500 على التعامل مع العمليات المستمرة عالية الكثافة دون أي تنازلات.

💧 المكونات الهيدروليكية المتقدمة لاستشعار الحمل من نوع Linde

يتميز SH500 بنظام Linde المخصص لاستشعار الحمل والذي يعمل على مزامنة خرج المحرك بشكل مثالي مع الطلب الهيدروليكي.مع معدل تدفق مرتفع يبلغ 2×380 لتر/دقيقة، يقلل هذا النظام بشكل كبير من فقدان الطاقة واستهلاك الوقود بالساعة مع توفير أوقات استجابة سريعة للغاية وتحكم متعدد الوظائف في السوائل.

⛏️ قوة حفر وسعة دلو فائقة

تم تصميم SH500 لتحقيق أقصى قدر من الإنتاجية، وهو يتميز بسعة دلو هائلة تصل إلى 2.5 متر مكعب وقوة حفر للجرافة تبلغ 290 كيلو نيوتن.وهذا يسمح بحمولات أكبر في كل دورة والقدرة على اختراق أصعب المواد، مما يعزز بشكل كبير إنتاج التعدين ومواقع تحريك التربة الكبيرة.

🛋️ كفاءة محسنة مع الاختيار متعدد الأوضاع


لتحقيق أقصى قدر من التنوع، توفر الماكينة ثلاثة أوضاع عمل متميزة.يمكن للمشغلين تحسين خرج الطاقة والتدفق الهيدروليكي بناءً على ظروف الموقع المحددة، مما يحقق توازنًا مثاليًا بين الإنتاج عالي السرعة والحفاظ على الطاقة.

🛠️ متانة هيكلية قوية

مع وزن تشغيلي يبلغ حوالي 50,000 كجم ونظام مسار معزز للخدمة الشاقة، يوفر SH500 ثباتًا استثنائيًا.تم تصميم كل مكون هيكلي، بدءًا من ذراع الرافعة للخدمة الشاقة وحتى الهيكل الملحوم المدمج، لتحمل الضغوط الشديدة الناتجة عن البيئات الصخرية الصلبة والتضاريس غير المستوية.

تحديدتفاصيل

⚙️ نظام المحرك

نموذجالكمون QSM11
تكوين المحرك6 سلندر في الخط، مزود بشاحن توربيني، ومبرد داخليًا
الأسطوانات × التجويف × الشوط (مم)6×125×150
النزوح (ل)11
الطاقة المقدرة (كيلوواط/دورة في الدقيقة)250/2000

⛏️ أداء الدلو

سعة الجرافة (م³)2.2 – 2.5

💪 قوة الحفر

قوة حفر الجرافة (كيلو نيوتن)290
قوة حفر الذراع (كيلو نيوتن)236

💧 النظام الهيدروليكي

تكوين المضخة2x مضخات مكبس متغيرة + 1x مضخة تروس
الحد الأقصى للتدفق التشغيلي (لتر / دقيقة)2×380 + 27
ضغط دائرة السفر (MPa)28.4
ضغط دائرة التحكم (MPa)3.9

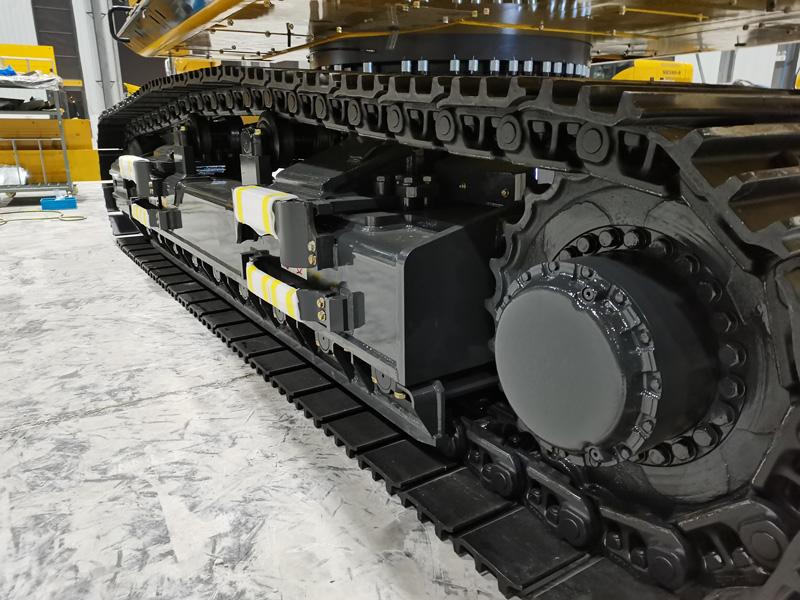

🛤️ نظام السفر

محرك السفرمحرك مكبس الإزاحة المحورية
تتبع عدد الأحذية2x49
سرعة السفر (كم/ساعة)3.2 / 5.3
القدرة على التدرج70%(35°)
بكرات الناقل2×2
بكرات المسار2×2

⚖️ الوزن والضغط الأرضي

الوزن التشغيلي (كجم)49600
الضغط الأرضي (ميجا باسكال)81.9

🔄 نظام التأرجح

سرعة التأرجح (دورة في الدقيقة)9.3
نوع الفراملمكابح ميكانيكية لتحرير الضغط

🛢️ سعات السوائل

سعة خزان الوقود (لتر)650
سعة نظام التبريد (لتر)26
سعة زيت المحرك (لتر)37.8
سعة الخزان/النظام الهيدروليكي (لتر)350 / 406

📏 الأبعاد التفصيلية

الطول الإجمالي للآلة (مم)12090
طول التلامس الأرضي أثناء النقل (مم)6723
الارتفاع الإجمالي حتى سقف الكابينة (مم)3590
عرض الماكينة الإجمالي (مم)3490
الخلوص الأرضي لثقل الموازنة (مم)1321
الحد الأدنى من الخلوص الأرضي (مم)485
نصف قطر تأرجح الذيل (مم)3655
مقياس المسار (مم)4414
طول المسار الإجمالي (مم)5460
عرض المسار (مم)3490
ارتفاع غطاء محرك السيارة (مم)2815
عرض منصة التأرجح (مم)3195
مركز التأرجح إلى المسافة الخلفية (مم)3655

🏗️ نطاق العمل

الحد الأقصى لارتفاع الحفر (مم)10924
الحد الأقصى لارتفاع الإغراق (مم)7615
الحد الأقصى لعمق الحفر (مم)7800
الحد الأقصى لعمق الحفر العمودي (مم)7086
أقصى نصف قطر للحفر (مم)12016
أقصى نصف قطر للحفر عند مستوى الأرض (مم)11814
الحد الأدنى لنصف قطر التأرجح الأمامي (مم)4825
