SH520

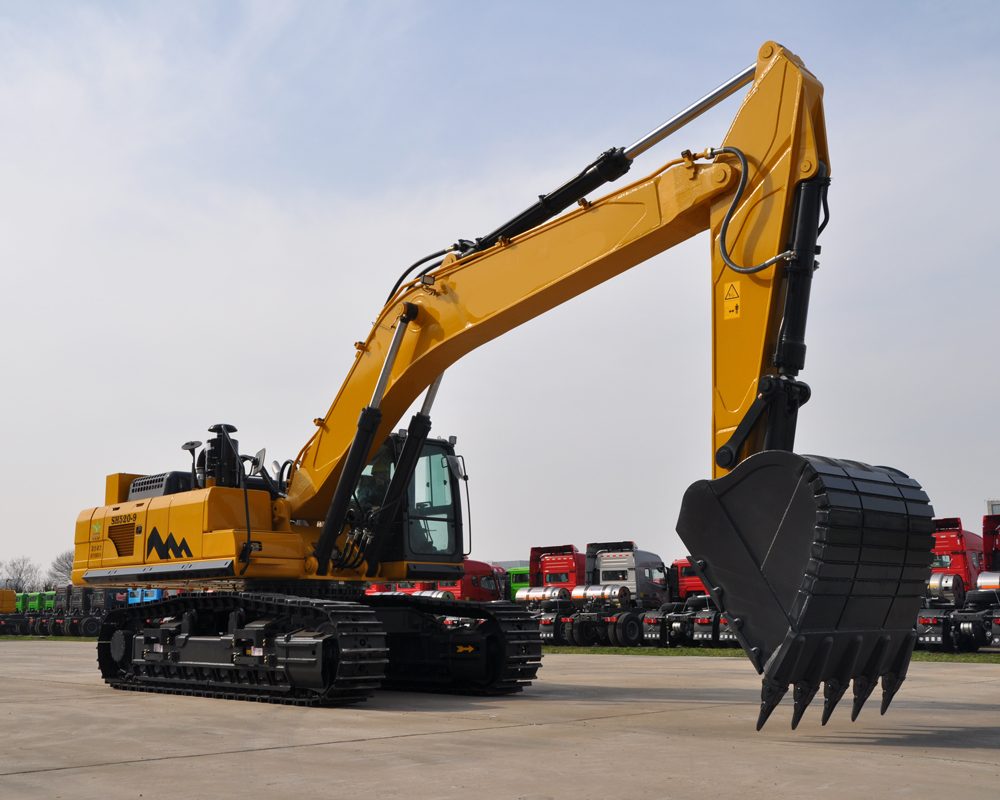

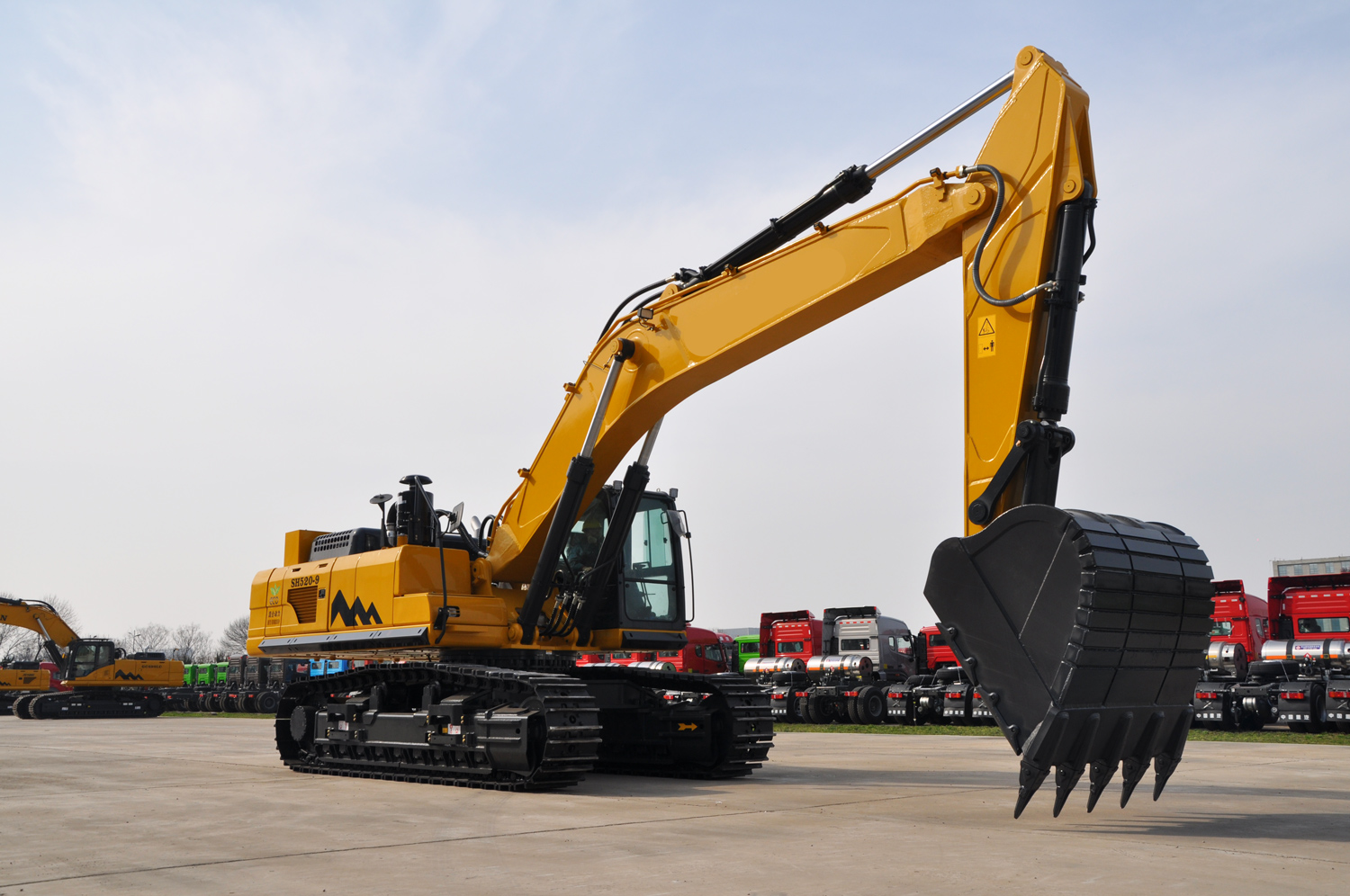

🏗️ الحفارة الزاحفة للخدمة الشاقة SH520 · مزايا المنتج الأساسية

إن SH520 عبارة عن عملاق ثقيل من فئة 50 طنًا تم تصميمه خصيصًا لبيئات التعدين الأكثر قسوة وبيئات نقل التربة عالية السعة.من خلال دمج نظام Linde الهيدروليكي المتميز مع التعزيزات الهيكلية عالية الشد، فإنه يوفر مزيجًا رائعًا من قوة الحفر الهائلة، والاقتصاد الأمثل في استهلاك الوقود، والمتانة الهيكلية التي لا مثيل لها.

⚙️ أداء النخبة الكمون QSM11

مدعومًا بمحرك Cummins QSM11 عالي الإنتاجية الذي يوفر طاقة تبلغ 280 كيلووات، يستخدم SH520 نظام حقن الوقود عالي الضغط الذي يتم التحكم فيه إلكترونيًا.تضمن هذه التقنية احتراقًا دقيقًا وتوصيل عزم دوران هائل عند السرعات المنخفضة، مما يقلل بشكل كبير من استهلاك الوقود في الساعة مع الحفاظ على ذروة الإنتاجية.

⛏️ حمولة وقوة حفر استثنائية

تم تصميم SH520، المجهز بجرافة كبيرة السعة (تصل إلى 3.5 متر مكعب) وقوة حفر هائلة تبلغ 292 كيلو نيوتن، لنقل كميات هائلة من المواد.إن قوة القطع الفائقة وأوقات الدورات السريعة تجعلها الخيار النهائي للتعدين المفتوح ومشاريع البنية التحتية واسعة النطاق.

💧 المكونات الهيدروليكية المتقدمة لاستشعار الحمل من نوع Linde

يوفر نظام استشعار الحمل Linde المخصص تآزرًا مثاليًا بين المحرك والمضخات الرئيسية.يضمن هذا التكوين عالي التدفق مزامنة السوائل متعددة الوظائف وأوقات استجابة سريعة للغاية، مما يسمح بالتحكم الدقيق أثناء العمليات الثقيلة مع تقليل هدر الطاقة.

🛠️ بنية "محامل مركزية" معززة

يتميز SH520 بـ "هيكل محمل مركزي" ينقل القوى التشغيلية مباشرة إلى الهيكل، مما يقلل بشكل كبير من الضغط الهيكلي.إلى جانب إطار السفر المقوى من النوع "X" الذي يوفر قوة مقطعية أعلى بنسبة 35% من الموديلات التقليدية، توفر هذه الماكينة أساسًا متينًا لدورات التحميل العالية.

🔋 الكفاءة الذكية وتعدد الاستخدامات

بفضل ثلاثة أوضاع عمل محسنة، يستطيع المشغلون مطابقة أداء الماكينة بشكل مثالي مع المهمة التي يقومون بها.تعمل ميزات مثل التحكم التلقائي في سرعة التباطؤ والتحكم المتزامن على تقليل عدد دورات المحرك الزائدة في الدقيقة تحت الأحمال الخفيفة، مما يؤدي إلى خفض تكاليف الوقود والضوضاء المحيطة.

⚙️ محرك الكمون: موثوق وفعال ومنخفض استهلاك الوقود

يتميز بنظام حقن الوقود الإلكتروني عالي الضغط لتحسين عملية الحقن وتقليل استهلاك الوقود.
يعمل التحكم المتزامن على التخلص من عدد دورات المحرك غير الضرورية في ظل الأحمال الخفيفة، مما يؤدي إلى تقليل استهلاك الوقود والضوضاء التشغيلية.

💧 خصائص المضخة الرئيسية للسلسلة

تعتبر الكفاءة العالية والاستجابة السريعة من السمات المميزة لمضخات SH520 الرئيسية.يتميز النظام بإزاحة هائلة وكثافة طاقة عالية، ويوفر إمكانات قوية للتحضير الذاتي وموثوقية مطلقة في الدورات القصوى.

🕹️ الميزات الوظيفية لصمام توشيبا الرئيسي

1. دائرة سفر ذات خط مستقيم لتحقيق الاستقرار أثناء التحولات.
2. منطق أولوية Boom and Swing لتعدد المهام بسلاسة.
3. دوائر التجديد لكل من الجرافة وذراع الرافعة لتسريع دورات الحركة.
4. صمامات حمل الحمل للحفاظ على الوضع والسلامة تحت الضغط الشديد.

🏗️ معدات العمل المسلحة SH520

🛠️ ذراع الرافعة والذراع للخدمة الشاقة

1. تستخدم نقاط الضغط العالي صفائح فولاذية ذات قوة شد عالية.
يتم إنشاء مواضع المقعد المحوري من مكونات مزورة لتوفير مقاومة فائقة للتعب.
يتميز القسم الأوسط بلحام قسم داخلي كبير الحجم من أجل الصلابة الهيكلية.

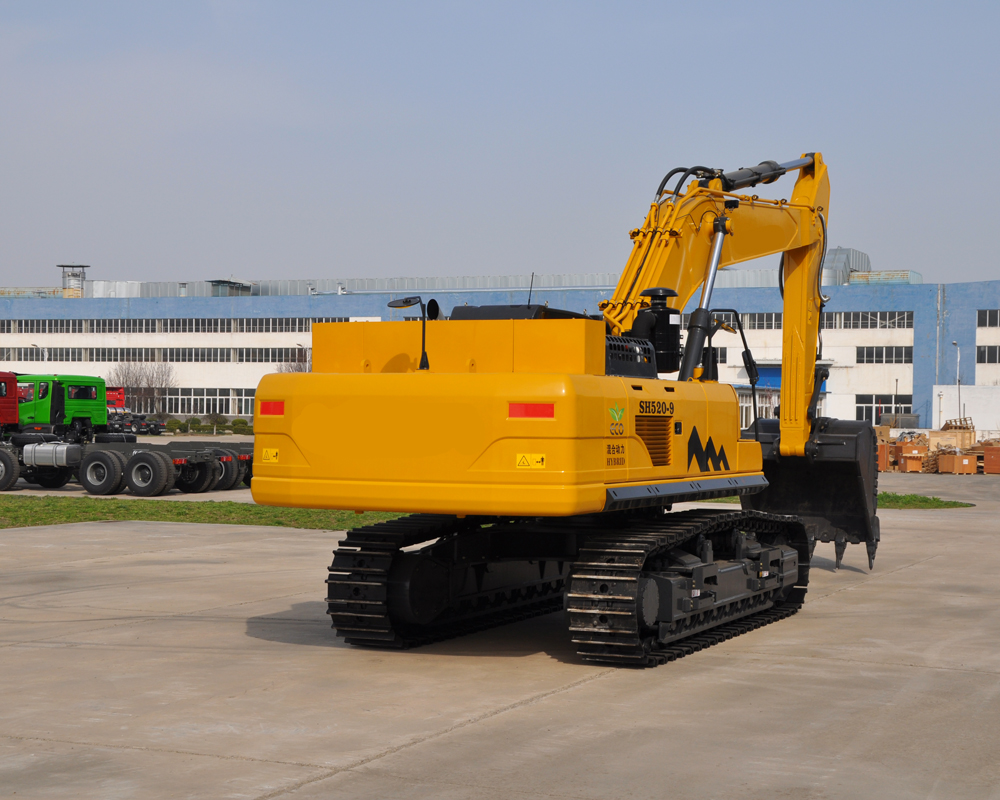

🏢 الهيكل العلوي "محمل مركزي".

يتم نقل القوى من خلال الهيكل العلوي مباشرة إلى الهيكل السفلي، مما يقلل بشكل كبير من الضغط الهيكلي الداخلي ويطيل العمر التشغيلي الإجمالي للماكينة.

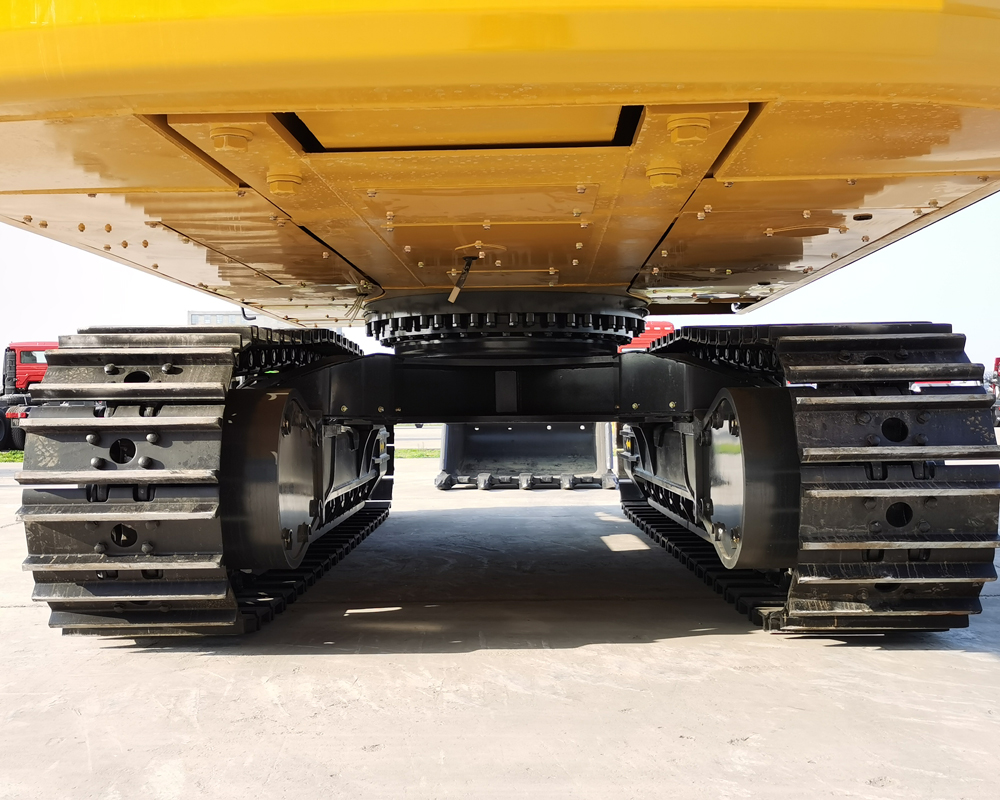

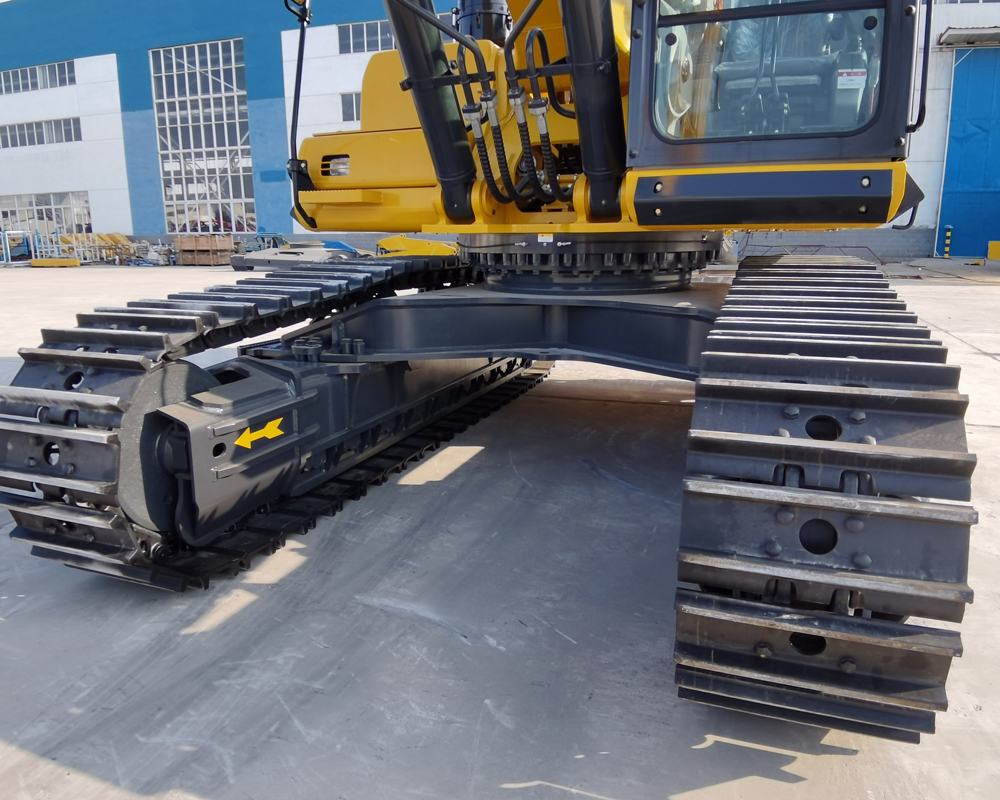

🛤️ إطار سفر مقوى من النوع "X".

تمت إعادة هندسة هيكل العوارض المتقاطعة ليتناسب مع مناطق تركيز الضغط، مما أدى إلى زيادة بنسبة 35% في قوة المقطع مقارنة بالتصميمات القياسية.

⛏️ دلو مقوى للخدمة الشاقة

يتم تعزيز مناطق التآكل الحرجة (الأمامية والجوانب والجزء السفلي) بألواح لحام فائقة المقاومة للتآكل، مما يزيد من متوسط ​​عمر الجرافة بنسبة تزيد عن 20%.
