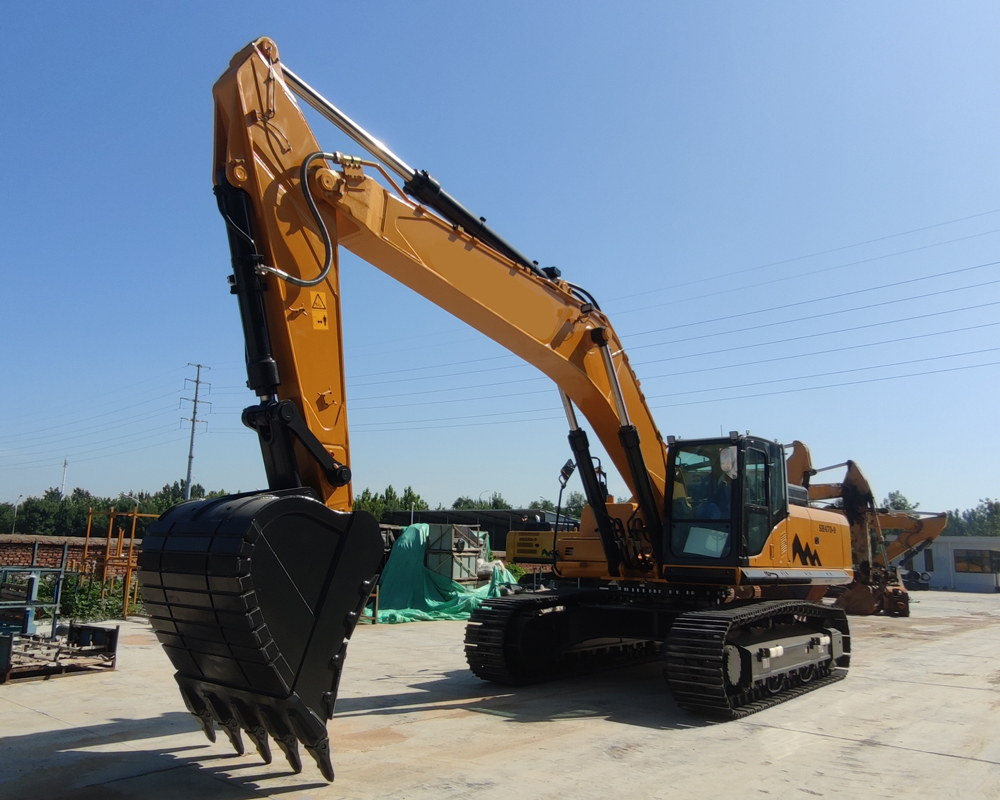

حفار 45 طن، حفار زاحف ثقيل 45 طن، حفار Cummins QSM11، حفار كبير 250 كيلو وات
حفار 45 طن، حفار زاحف ثقيل 45 طن، حفار Cummins QSM11، حفار كبير 250 كيلو وات

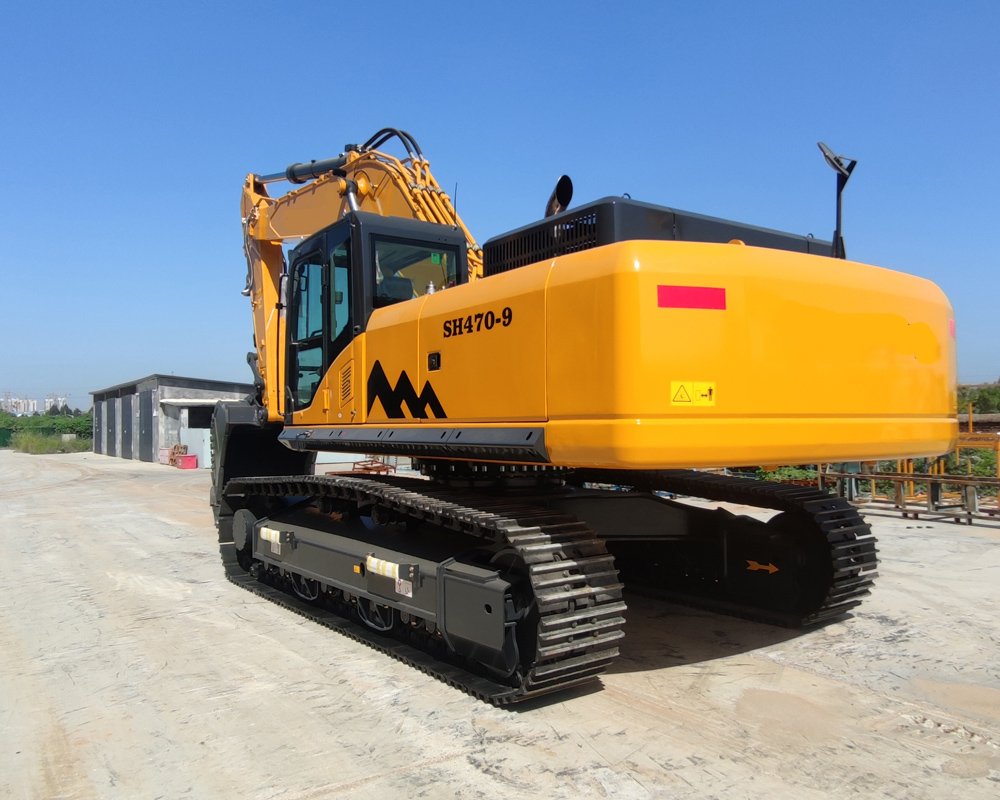

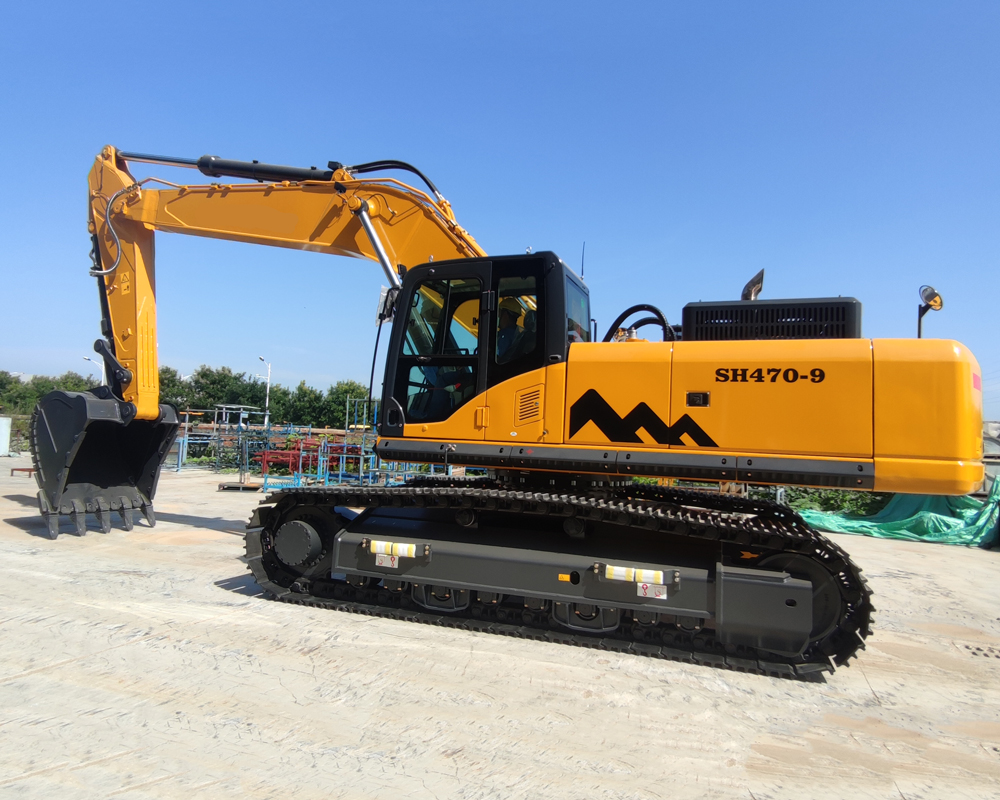

SH470

حفارة كبيرة

تحميل كتيب المنتج

الوزن الإجمالي:

44900KG

سعة الجرافة:

2.0-2.2m³

القدرة الاسمية:

250Kw

  • الأبعاد الكلية (مم)
    12090 x 3590 x 3490
  • طراز المحرك
    الكمون QSM11
  • السرعة الاسمية (دورة/دقيقة)
    2000
  • قوة الحفر (kN)
    290
  • سرعة السير (كم/ساعة)
    3.2/5.3
  • الخلوص الأرضي (مم)
    557

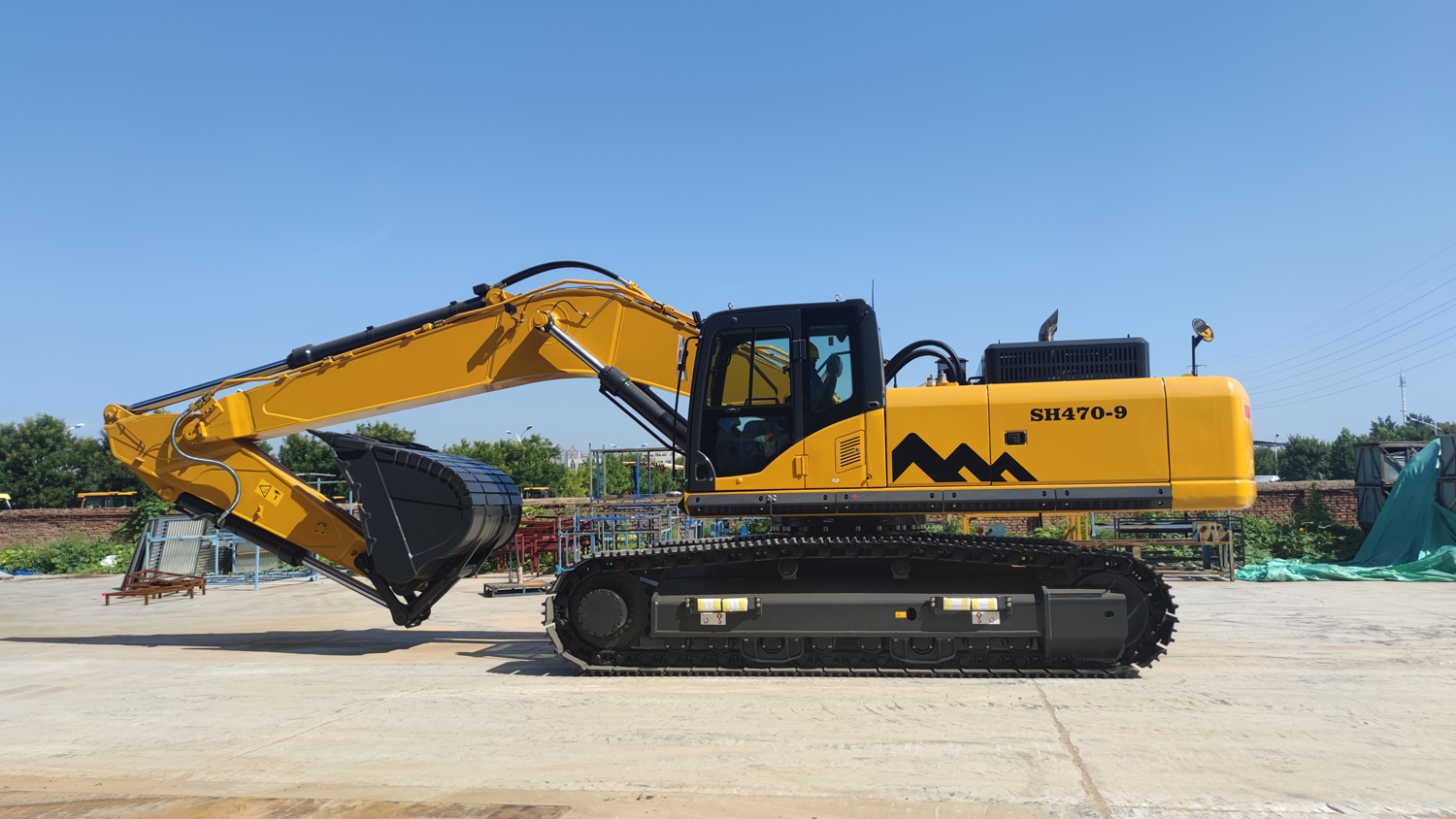

SH470 حفارة كبيرة
SH470 حفارة كبيرة

🔍 Detalles:SH470 حفارة كبيرة

🏗️ الحفارة الزاحفة للخدمة الشاقة SH470 · مزايا المنتج الأساسية

إن SH470 عبارة عن محطة طاقة من فئة 45 طنًا تم تصميمها خصيصًا للعمليات عالية الكثافة والأحمال العالية.تم تصميمه للسيطرة على البيئات الأكثر تطلبًا، فهو يجمع بين المتانة الهيكلية الفائقة والدقة الهيدروليكية المتقدمة لتوفير إنتاجية لا مثيل لها في مشاريع التعدين والمحاجر وأعمال الحفر الضخمة.

⚙️ محرك النخبة الكمون QSM11

بفضل محرك Cummins QSM11 عالي الأداء، يوفر SH470 طاقة قوية تبلغ 250 كيلووات.تم تحسين هذا المحرك المزود بشاحن توربيني سعة 11 لترًا لتحقيق الموثوقية في الخدمة الشاقة، مما يوفر خرج عزم دوران عاليًا مع الحفاظ على كفاءة فائقة في استهلاك الوقود وتشغيل مستقر في ظل أعباء العمل المستمرة والشديدة.

⛏️ أقصى قوة وقدرة للحفر

بفضل قوة الحفر الهائلة للجرافة البالغة 290 كيلو نيوتن والجرافة عالية السعة التي تبلغ 2.0-2.2 مترًا مكعبًا، تم تصميم SH470 للقيام بأعمال الحفر الشاقة.فهو يسمح بحمولات أكبر وأوقات دورات أسرع، مما يعزز بشكل كبير الكفاءة التشغيلية لمواقع البناء واسعة النطاق وعمليات التعدين.

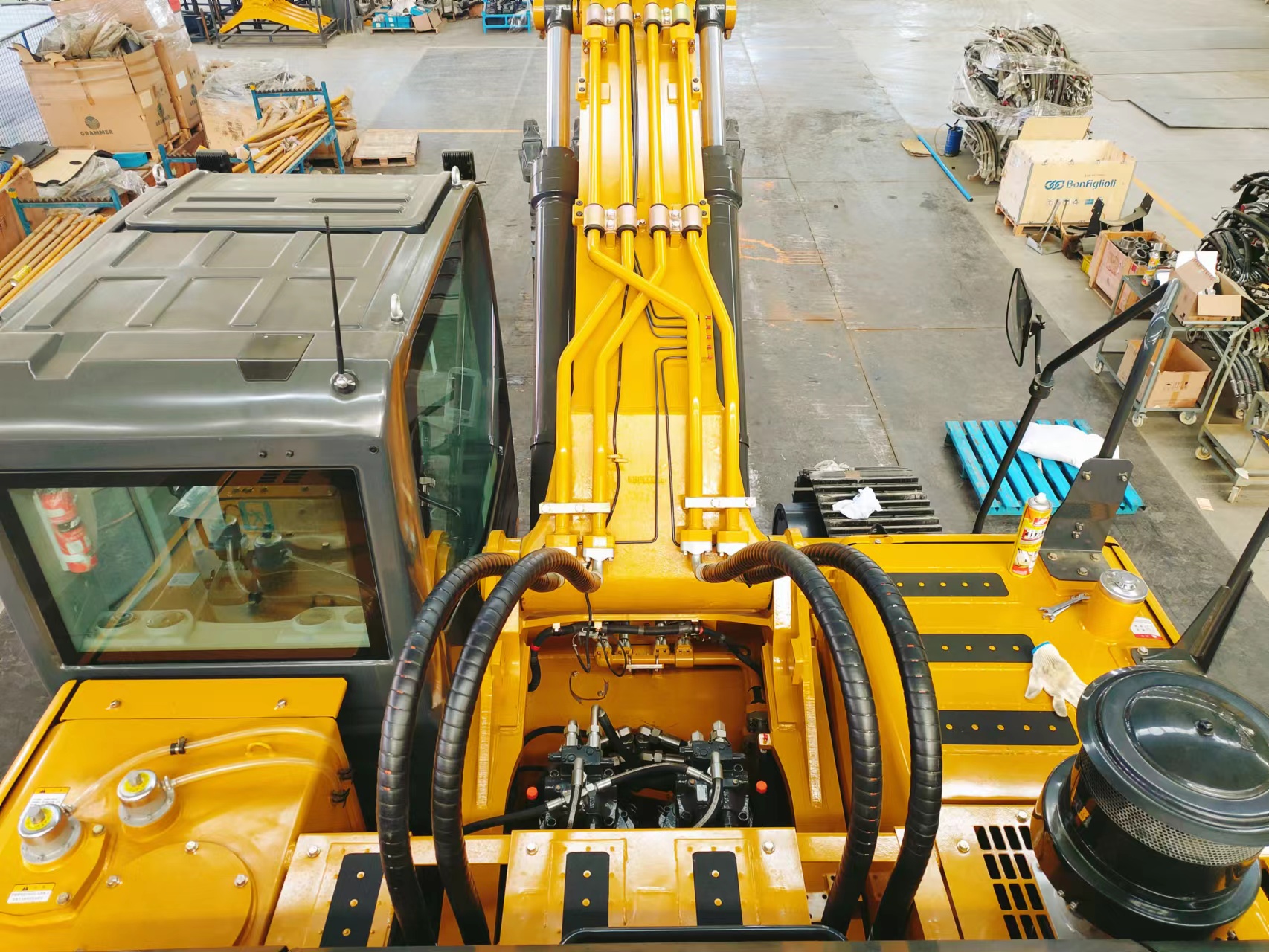

💧 المكونات الهيدروليكية الدقيقة المستشعرة للحمل

مزودًا بنظام Linde الهيدروليكي المتميز لاستشعار الحمل، يوفر SH470 تآزرًا مثاليًا بين المحرك والمضخات الهيدروليكية.يضمن نظام التدفق العالي (2×360 لتر/دقيقة) التحكم الدقيق، والحركات السلسة متعددة الوظائف، والتوزيع الأمثل للطاقة، مما يقلل بشكل فعال من هدر الطاقة واستهلاك الوقود بالساعة.

🛠️ ثبات قوي ومتانة فائقة

يبلغ وزن SH470 حوالي 45,000 كجم مع هيكل عريض للغاية (3490 ملم)، ويوفر أساسًا متينًا لرفع الأحمال الثقيلة.تم تصميم نظام الزاحف المعزز، ومداسات الجنزير للخدمة الشاقة، والهياكل الملحومة المتكاملة لتحمل الضغوط الهيكلية للبيئات الصخرية الصلبة والتضاريس غير المستوية.

📐 وصول تشغيلي متفوق

يوفر SH470 غلاف عمل واسع النطاق بنصف قطر حفر أقصى يبلغ 12,016 ملم وعمق حفر يصل إلى 7,800 ملم.يضمن خزان الوقود الكبير الذي تبلغ سعته 650 لترًا فترات تشغيل ممتدة بين عمليات إعادة التزود بالوقود، مما يجعله الخيار الأمثل لمشاريع الحفر الضخمة التي تتطلب أقصى وقت تشغيل.

تحديدتفاصيل

🚜 تكوين الذراع

الطول الإجمالي للآلة (مم)12090
طول التلامس الأرضي أثناء النقل (مم)6735
الارتفاع الإجمالي إلى قمة الذراع (مم)3590
عرض الماكينة الإجمالي (مم)3490
الارتفاع الإجمالي حتى سقف الكابينة (مم)3276
الخلوص الأرضي لثقل الموازنة (مم)1321
الحد الأدنى من الخلوص الأرضي (مم)557
نصف قطر تأرجح الذيل (مم)3655
طول المسار الأرضي (مم)4290
طول المسار الإجمالي (مم)5335
مقياس المسار (مم)2760
عرض المسار الإجمالي (مم)3360
عرض حذاء الجنزير (مم)600
ارتفاع غطاء محرك السيارة (مم)2815
عرض منصة التأرجح (مم)3195
مركز التأرجح إلى المسافة الخلفية (مم)3655

⚙️ نظام المحرك

نموذجالكمون QSM11
تكوين المحرك6 سلندر في الخط، مزود بشاحن توربيني، ومبرد داخليًا
الأسطوانات × التجويف × الشوط (مم)6×125×150
النزوح (ل)11
الطاقة المقدرة (كيلوواط/دورة في الدقيقة)250/2000

⛏️ أداء الدلو

سعة الجرافة (م³)2.0 – 2.2
عرض الجرافة (مم)1350 – 1530

💪 قوة الحفر

قوة حفر الجرافة (كيلو نيوتن)290
قوة حفر الذراع (كيلو نيوتن)236

💧 النظام الهيدروليكي

تكوين المضخة2x مضخات مكبس متغيرة + 1x مضخة تروس
الحد الأقصى للتدفق التشغيلي (لتر / دقيقة)2×360 + 27
ضغط دائرة السفر (MPa)31.4
ضغط دائرة التأرجح (MPa)28.4
ضغط دائرة التحكم (MPa)3.9

🛤️ نظام السفر

محرك السفرمحرك مكبس الإزاحة المحورية
تتبع عدد الأحذية2×49
سرعة السفر (كم/ساعة)3.2 / 5.3
سحب قضيب الجر (كيلو نيوتن)330
القدرة على التدرج70% (35°)
بكرات الناقل2×8
بكرات المسار2×2

⚖️ الوزن والضغط الأرضي

الوزن التشغيلي (كجم)44900
الضغط الأرضي (كيلو باسكال)80.2

🔄 نظام التأرجح

سرعة التأرجح (دورة في الدقيقة)9.3
نوع الفراملمكابح ميكانيكية لتحرير الضغط

🛢️ سعات السوائل

سعة خزان الوقود (لتر)650
سعة نظام التبريد (لتر)26
سعة زيت المحرك (لتر)37.8
سعة الخزان/النظام الهيدروليكي (لتر)350 / 406

🏗️ نطاق العمل

الحد الأقصى لارتفاع الحفر (مم)10924
الحد الأقصى لارتفاع الإغراق (مم)7615
الحد الأقصى لعمق الحفر (مم)7800
الحد الأقصى لعمق الحفر العمودي (مم)7066
أقصى نصف قطر للحفر (مم)12016
أقصى نصف قطر للحفر عند مستوى الأرض (مم)11814
الحد الأدنى لنصف قطر التأرجح الأمامي (مم)4825
