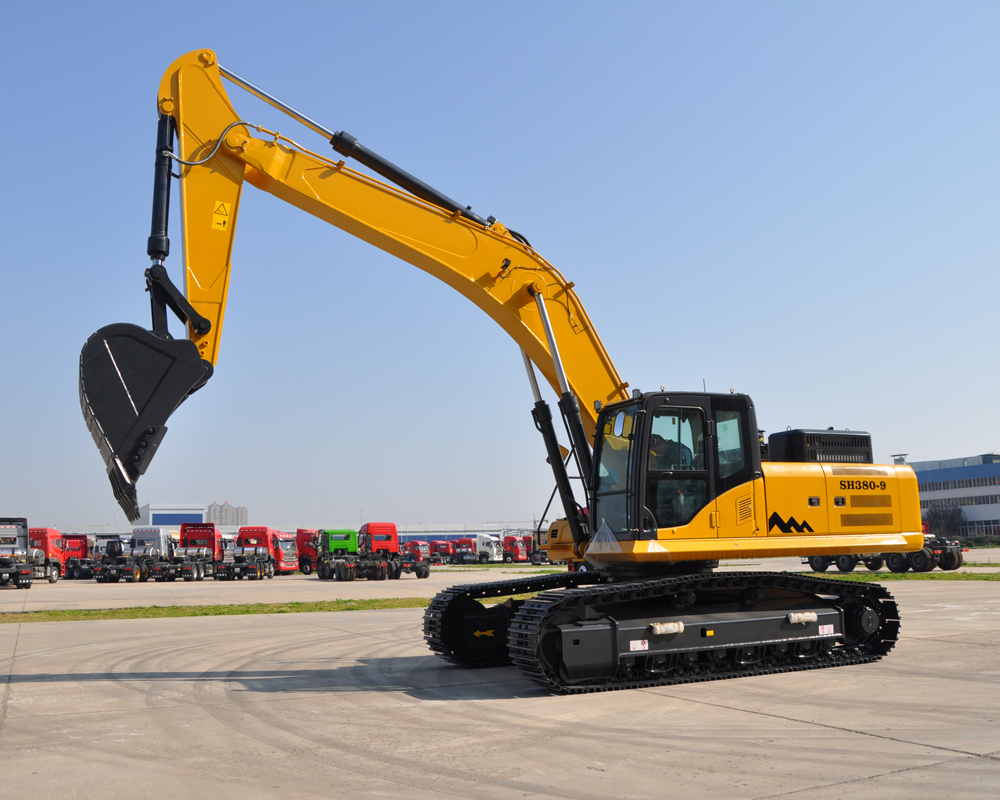

37 طن حفارة زاحفة كبيرة حفار التعدين الثقيل، حفارة زاحفة هيدروليكية ثقيلة، حفار زاحف كبير، كابينة حفار زاحف 37 طن
37 طن حفارة زاحفة كبيرة حفار التعدين الثقيل، حفارة زاحفة هيدروليكية ثقيلة، حفار زاحف كبير، كابينة حفار زاحف 37 طن

SH380

حفارة كبيرة

الوزن الإجمالي:

37000KG

سعة الجرافة:

1.62-1.82m³

القدرة الاسمية:

242Kw

  • الأبعاد الكلية (مم)
    11161 x 3347 x 3200
  • طراز المحرك
    Cummins6LTAA8.9-325
  • السرعة الاسمية (دورة/دقيقة)
    2000
  • سرعة السير (كم/ساعة)
    5.0/3.0
  • الخلوص الأرضي (مم)
    565

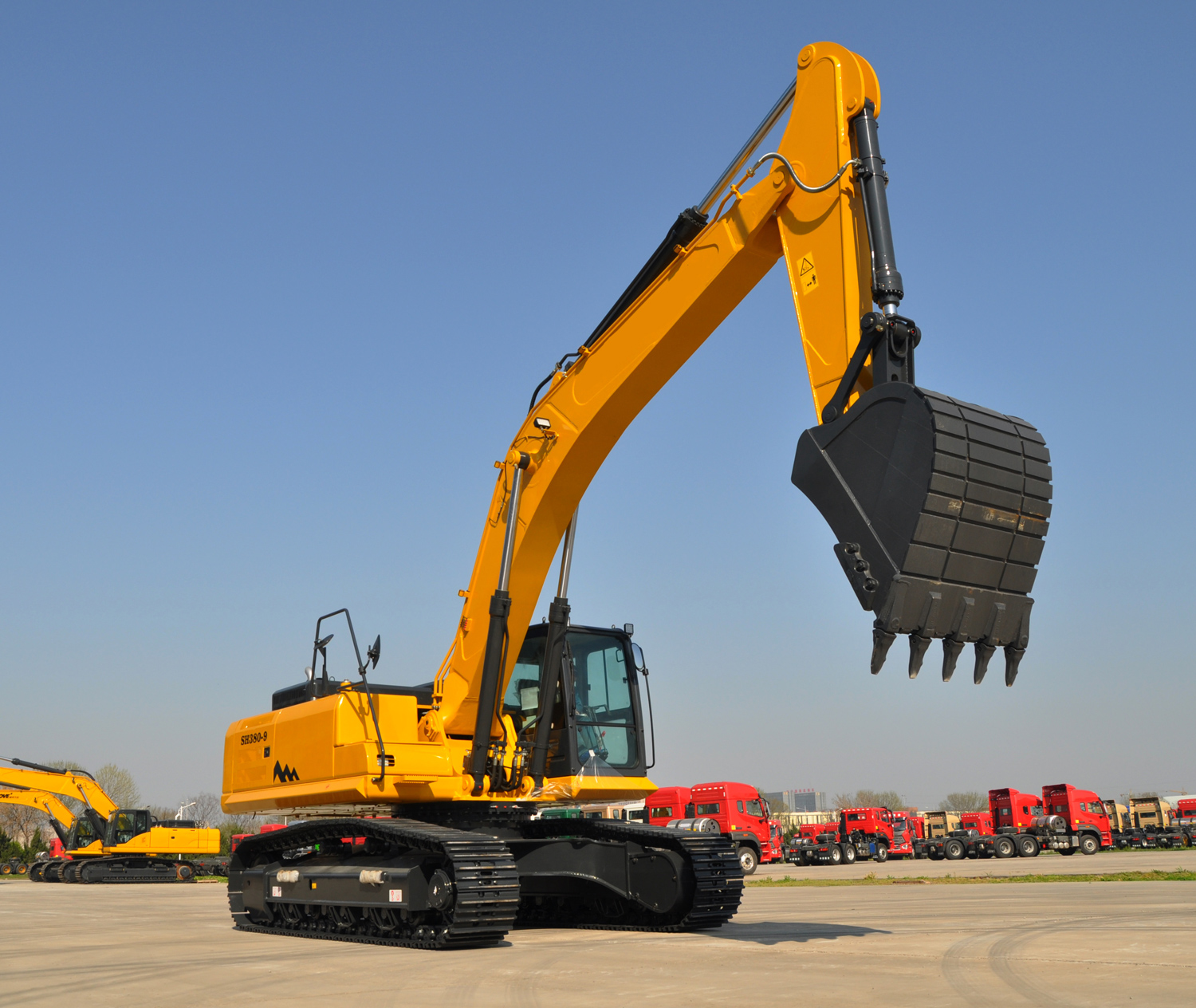

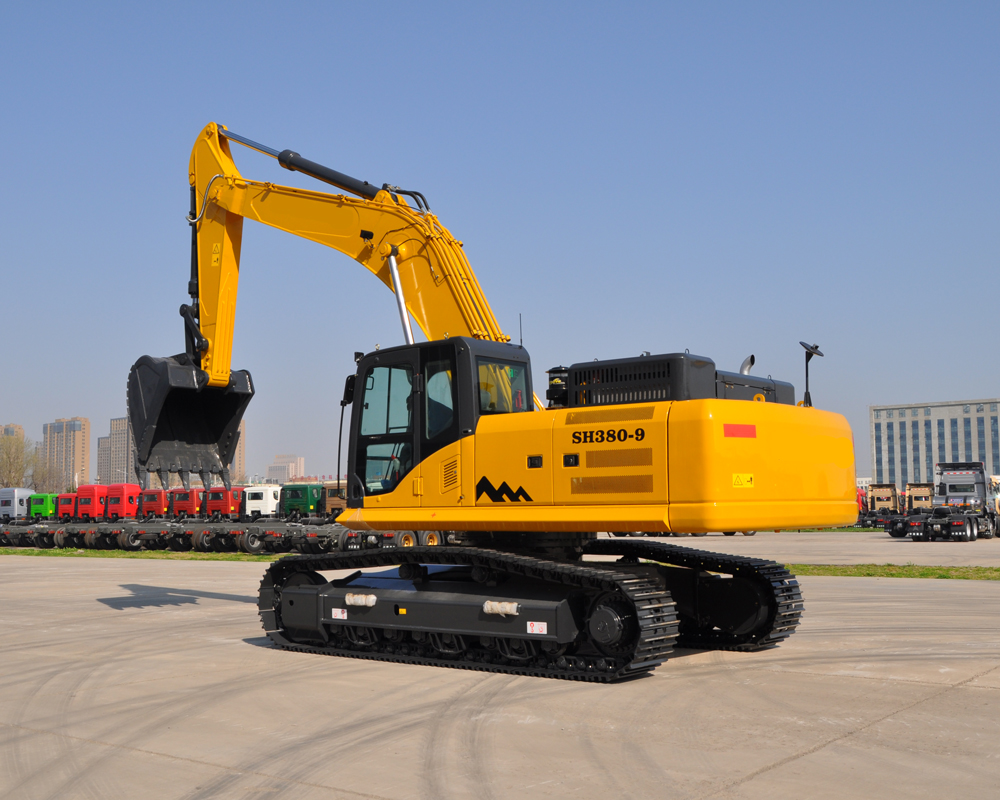

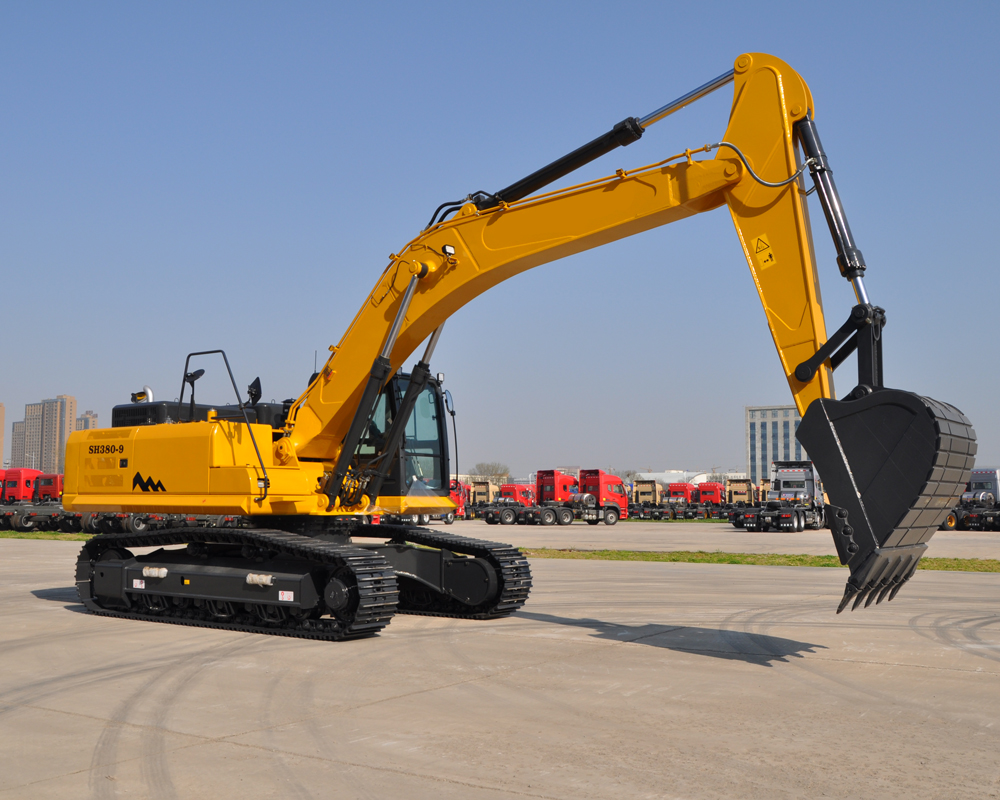

SH380 حفارة كبيرة
SH380 حفارة كبيرة

🔍 Detalles:SH380 حفارة كبيرة

🏗️ الحفار الزاحف SH380 · مزايا المنتج الأساسية

يعد SH380 محركًا قويًا في فئة 37 طنًا، وقد تم تصميمه بدقة ليسيطر على بيئات الخدمة الشاقة.ومن خلال الجمع بين الطاقة الخام والتحكم الدقيق، فإنه يضع معيارًا جديدًا للإنتاجية في مشاريع التعدين والبنية التحتية واسعة النطاق.

⚙️ قوة الكمون القوية

يوجد في قلب SH380 محرك Cummins 6LTAA8.9، الذي يوفر قوة هائلة تبلغ 242 كيلووات.يوفر هذا المحرك المزود بشاحن توربيني والمبرد داخليًا عزم دوران عاليًا عند السرعات المنخفضة، مما يضمن أداءً موثوقًا وكفاءة استثنائية في استهلاك الوقود حتى في ظل أحمال العمل الأكثر قسوة.

⛏️ أداء حفر لا مثيل له

تم تصميم SH380 لتحقيق أقصى قدر من الحمولة الصافية، نظرًا لأنه مزود بجرافة عالية السعة تبلغ 1.82 مترًا مكعبًا وقوة حفر هائلة تبلغ 230 كيلو نيوتن.سواء أكان الأمر يتعلق بحفر الصخور الصلبة أو تحريك التربة على نطاق واسع، فإن هذه الآلة توفر أوقات الدورات وقوة القطع المطلوبة للبقاء في الموعد المحدد.

💧 مكونات هيدروليكية عالية الدقة

يوفر نظام مضخة المكبس ذات الإزاحة المزدوجة المتغيرة تدفقًا مذهلاً يبلغ 660 لترًا في الدقيقة.يضمن هذا التكوين الهيدروليكي المتقدم مزامنة سلسة ومتعددة الوظائف وأوقات استجابة سريعة للغاية، مما يسمح بالتحكم الدقيق أثناء العمليات المعقدة.

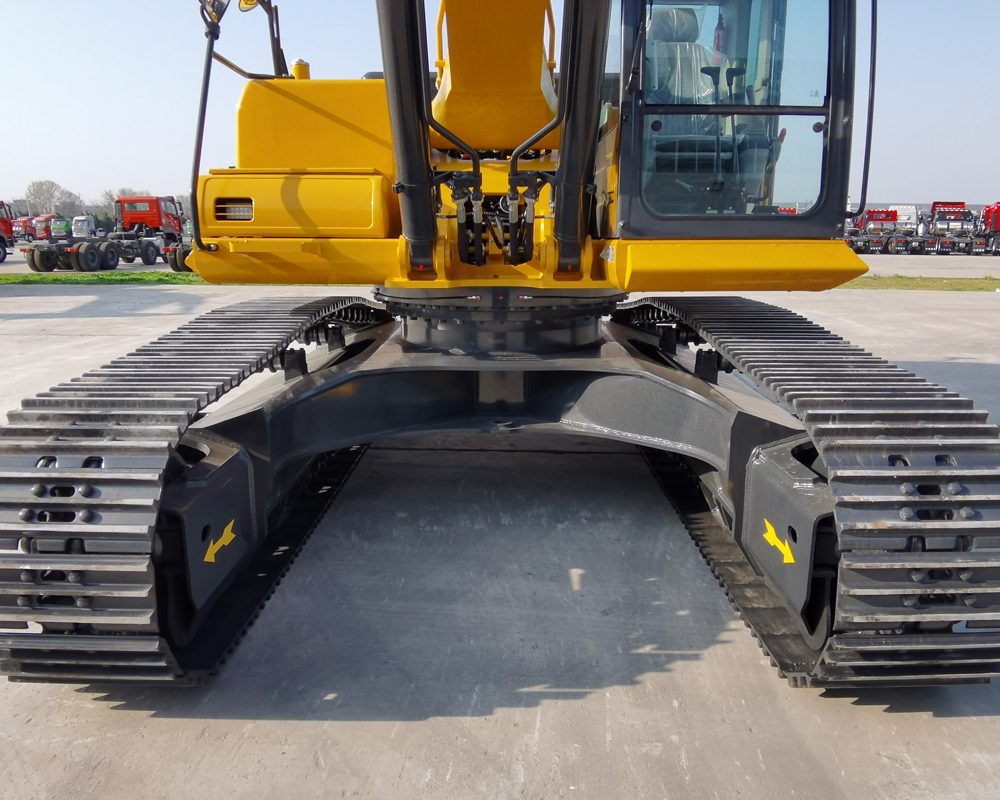

🛠️ هيكل ومتانة شديدة التحمل

مع وزن تشغيلي يبلغ 37,000 كجم ونظام زاحف معزز للخدمة الشاقة، يوفر SH380 ثباتًا لا مثيل له.تتيح إمكانية التدرج بنسبة 70% (35 درجة) والخلوص الأرضي المرتفع (565 ملم) للسيارة التنقل في التضاريس الوعرة والمنحدرات الشديدة بسهولة، مما يضمن السلامة الهيكلية على المدى الطويل.

🌐 الأمثل للظروف القاسية

بدءًا من خزان الوقود ذو السعة الكبيرة الذي تبلغ سعته 580 لترًا للتبديلات الممتدة ووصولاً إلى ذراع الرافعة والذراع المعززين، تم تصميم كل مكون من أجل القدرة على التحمل.يتفوق SH380 في التطبيقات عالية الكثافة مثل التعدين في الحفرة المفتوحة والمحاجر وأعمال الأساسات الرئيسية.

تحديد تفاصيل

🚜 تكوين الذراع

الطول الإجمالي للآلة (مم) 11161
طول التلامس الأرضي أثناء النقل (مم) 5872
الارتفاع الإجمالي إلى قمة الذراع (مم) 3347
عرض الماكينة الإجمالي (مم) 3200
الارتفاع الإجمالي حتى سقف الكابينة (مم) 3293
الخلوص الأرضي لثقل الموازنة (مم) 1312
الحد الأدنى من الخلوص الأرضي (مم) 565
نصف قطر تأرجح الذيل (مم) 3438
طول المسار الأرضي (مم) 4080
مقياس المسار (مم) 2600
عرض المسار الإجمالي (مم) 3200
عرض حذاء الجنزير (مم) 600
ارتفاع غطاء محرك السيارة (مم) 2421
ارتفاع منصة التأرجح (مم) 3195.3
مركز التأرجح إلى مسافة النهاية الخلفية (مم) 3438

⚙️ نظام المحرك

نموذج الكمون 6LTAA8.9-325
تكوين المحرك 6 أسطوانات في الخط، مزود بشاحن توربيني، ومبرد داخليًا
الأسطوانات × التجويف × الشوط (مم) 6×115×125
النزوح (ل) 7.79
الطاقة المقدرة (كيلوواط/دورة في الدقيقة) 242 / 2000

⛏️ أداء الدلو

سعة الجرافة (م³) 1.62 – 1.82
عرض الجرافة (مم) 1571

💪 قوة الحفر

قوة حفر الجرافة (كيلو نيوتن) 230
قوة حفر الذراع (كيلو نيوتن) 190

💧 النظام الهيدروليكي

تكوين المضخة 2x مضخات مكبس متغيرة + 1x مضخة تروس
الحد الأقصى للتدفق التشغيلي (لتر / دقيقة) 2×330
ضغط دائرة السفر (MPa) 36
ضغط دائرة التأرجح (MPa) 25.5
الضغط الرئيسي للنظام (MPa) 36

🛤️ نظام السفر

محرك السفر محرك مكبس الإزاحة المحورية
تتبع عدد الأحذية 2×49
سرعة السفر (كم/ساعة) 5.0 / 3.0
سحب قضيب الجر (كيلو نيوتن) 280
القدرة على التدرج 70%(35°)
بكرات الناقل 2×8
بكرات المسار 2×2

⚖️ الوزن والضغط الأرضي

الوزن التشغيلي (كجم) 37000
الضغط الأرضي (كيلو باسكال) 62

🔄 نظام التأرجح

سرعة التأرجح (دورة في الدقيقة) 9.7
نوع الفرامل مكابح ميكانيكية لتحرير الضغط

🛢️ سعات السوائل

سعة خزان الوقود (لتر) 580
سعة نظام التبريد (لتر) 32.5
سعة زيت المحرك (لتر) 33
سعة الخزان/النظام الهيدروليكي (لتر) 380 / 450

🏗️ نطاق العمل

الحد الأقصى لارتفاع الحفر (مم) 10134
الحد الأقصى لارتفاع الإغراق (مم) 7182
الحد الأقصى لعمق الحفر (مم) 7240
الحد الأقصى لعمق الحفر العمودي (مم) 7170.5
أقصى نصف قطر للحفر (مم) 11051
أقصى نصف قطر للحفر عند مستوى الأرض (مم) 10839
الحد الأدنى لنصف قطر التأرجح الأمامي (مم) 4332
